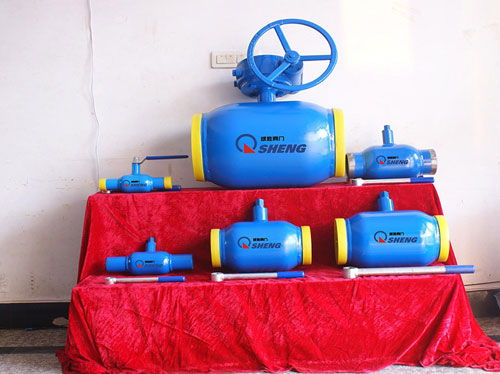

全焊接球閥特點及相關標準

1）開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致。
2）先進的閥座：聚多年球閥制造經驗而設計的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。
3）閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封
4）鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。
全焊接球閥在管路中主要用來做切斷,分配和改變的流動方向開關。國成CGCV牌球閥采用獨特的浮球設計,使密封圈緊壓在浮球上,管道中的壓力確保閥門內外完全密封。由于國成CGCV牌球閥完美的密封性能設計,在安裝運行過程中,安裝維護費用極低,且無備件需要更換。
閥門由全焊接的閥體和碳增強氟隆密封墊組成，可以在頻繁操作，有雜質及化學物質的情況下長壽命運行。研磨精細的不銹鋼球體可以保證多年開閉自如，運行可靠。
采用浮球結構，斜面彈性保證密封圈緊壓在球體之上，即使在壓力不穩定的情況下，閥門可以保證嚴密。
閥桿的防泄漏結構使用兩“o”型圈，使閥桿轉動自如且密封嚴密。
全焊接球閥特性：
不需要維護，調整及潤滑，易于安裝，在低運行費用下長期可靠運行。
閥桿可以加長、易于保溫。
操作手柄可以拆下，換向安裝。
閥體不含沉重且不可靠的鑄件。
安裝調節機構，非常簡便。
全焊接球閥主要設計參數:
相關型號Q61F、Q41F
口徑范圍:DN15≈DN300。
壓力范圍:PN16-PN100150LB-600LB。
溫度范圍:－20℃≈300℃。
傳動方式:手動、蝸輪傳動、氣動、電動。
閥體材質:鑄鋼、不銹鋼、鍛鋼。
連接方式:法蘭、焊接。
全焊接球閥材質：
1)：閥體：碳鋼ST37.0，A106-B；20號鋼
2)：球體：不銹鋼304或316
3)：閥桿：2Cr13
4)：閥桿密封：全氟像膠
5)：球體密封：RTFE(PTFE＋C)
全焊接球閥標準特征：
1)：通徑：DN15-1000
2)：壓力：PN 16-40
3)：工作溫度：-29℃?＋200℃
4)：埋地式全焊接球閥適應介質：水、石油、天然氣
5)：埋地式全焊接球閥操作方式：手柄，齒輪(垂直／水平)，電動
全焊接球閥特點：
1)：由于埋地式全焊接球閥閥體是焊接結構，所以閥門重量輕且易于進行絕緣
2)：彈簧負載式PTFE球體的密封可確保在所有應用條件下絕對的嚴密性
3)：埋地式全焊接球閥球體和閥桿都由不銹鋼制造帶有兩個o型環的防飛射閥桿結構保證其嚴密性，上部容器可更換，工作壽命長
4)：埋地式全焊接球閥有焊接、絲接和法蘭連接形式
5)：獲得ISO 9001認證
6)：鋼制球閥適用于如局部加熱和冷卻系統，壓力氣管道和油管道中。
